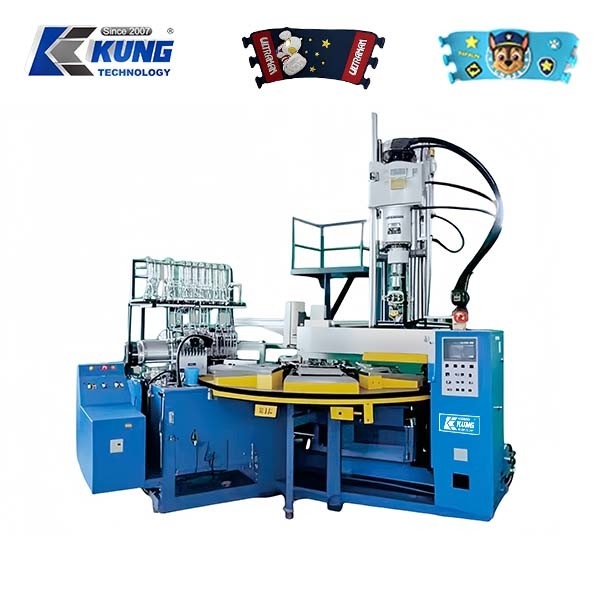

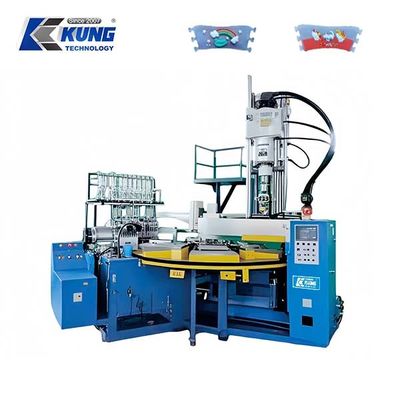

自動ディスク型 25色 上部垂直射出成形機

1. 製品概要

自動25色垂直回転ディスク射出成形機は、高効率かつ高精度な多色射出成形装置であり、靴、おもちゃ、電子アクセサリー、医療機器などの小型プラスチック製品の製造に広く使用されています。その中核的な特徴は、25ステーションのディスク回転システムであり、迅速な色替えと多材料複合射出成形を実現し、複雑な製品の製造ニーズに対応します。

2. 主要構造と技術的特徴

射出成形システム

高精度サーボモーターを使用してスクリューを駆動し、射出圧力を2000barに達することができ、溶融物の均一性を確保します。

25セットの独立したバレルを装備し、PP、ABS、TPUなどの様々なプラスチックの同時または逐次射出成形をサポートします。

ディスク金型システム

25ステーションの回転ディスク、各ステーションは独立した金型を装備でき、ターンテーブルの位置決め精度は±0.02mmです。

金型材料はSKD61合金鋼またはH13熱間加工鋼を使用でき、耐用年数は100万回以上です

垂直クランプ機構

垂直クランプ設計、クランプ力範囲50〜300トン（機械モデルによる）、水平装置の重力による垂れ下がり問題を回避します。

油圧または電動駆動を採用し、開閉時間は1.5秒以下で、生産効率を向上させます。

3. 靴材料製造

多色ソール：25色射出成形を使用して、グラデーションや混合色などの複雑な外観を実現します（スポーツシューズやサンダルなど）。

機能性コンポーネント：TPUとEVA材料を組み合わせて、滑り止めや衝撃吸収インソールを製造します。
