ハイライト
CNC 靴上部切断機
,自動靴パターン切断機
,ビジョンシステム革切断機
-
切断速度0～1200mm/秒
-
切断精度±0.1mm
-
材料の最大厚さ6mm レザー / 30mm フォーム
-
作業エリア1600×900mm
-
ビジョンシステム5MP CCDカメラ
-
総電力12KW
-
電圧380V/50Hz 三相
-
重さ1800kg
-
保証1年
-
使用法シューズアッパーのパターンカット
-
起源の場所中国
-
ブランド名Kingkung
-
モデル番号KK-CNC-V01

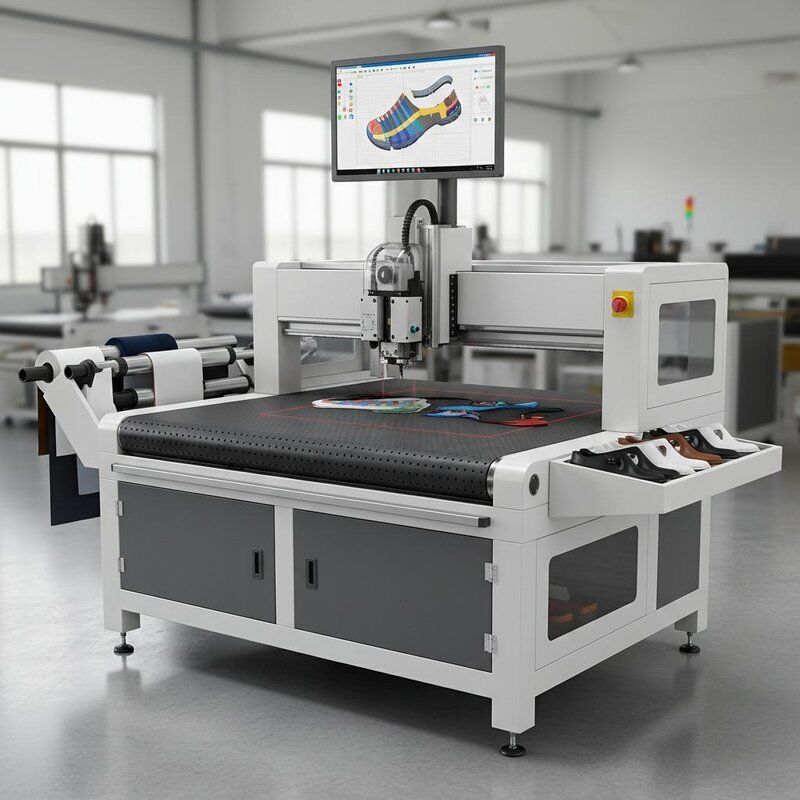

CNC自動シューズ上部パターン切断機 ビジョンシステム
CNC自動シューズ上部パターン切断機 ビジョンシステム
製品概要
についてCNC自動シューズ上部パターン切断機 ビジョンシステム高解像度のCCDカメラとインテリジェントなネッシングソフトウェアを搭載した この機械は 自然の欠陥を皮膚や合成材料をスキャンします材料利用を最大化するために自動的に切断パターン位置精密な切削を最小限の廃棄物で実行します
伝統的な手動切削または液圧プレス方法とは異なり,このCNCシステムは,繰り返し精度±0.1mmで最大1200mm/sの切断速度を達成します.真空 輸送 テーブル は 材料 を 固く 固定 し て いる微細なマイクロファイバーから厚い牛皮 (最大6mm) までの材料を扱う.
視覚システムのインテリジェントネスティングアルゴリズムにより,手動切削と比較して15-25%の材料節約が典型的です.機械はCADパターン (DXF,AI,PLTフォーマット) の直接輸入をサポートします.靴のモデルから生産に迅速に切り替えられる.
主要 な 特徴
- 障害の検出と自動ネイジングのためのCCDビジョンシステム
- 振動ナイフ + 回転刃 + パンチツール構成
- 材料の固定のための真空コンベアテーブル
- CADファイルの直接輸入 (DXF/AI/PLT)
- 切断速度1200mm/s ±0.1mmの精度で
- 自動ツールオフセットと磨き補償
- 1 年間の保証
テクニカル仕様
| パラメータ | 価値 |
|---|---|
| 切断速度 | 0~1200mm/s |
| 切る 精度 | ±0.1mm |
| 材料の最大厚さ | 6mm (革) 30mm (泡) |
| 作業領域 | 1600×900mm |
| 視覚系 | 5MP CCDカメラ |
| ツール の 種類 | 振動ナイフ,回転刃,パンチ,折り畳み車 |
| バキューム電源 | 7.5KW |
| 総電源 | 12KW |
| 電圧 | 380V/50Hz 3相 |
| 機械の重量 | 1800kg |
申請
靴の上部部品をカットするために使用されます. 革,合成革,網織布,および非織物からパンプ,クォーター,舌,内膜,襟,ヒールカウンタを含む.スポーツ用靴に適している靴や靴やサンダルなど あらゆるサイズで製造する施設です
よく 聞かれる 質問
Q: パターンインポートにはどのファイル形式がサポートされていますか?
A: DXF,AI,PLT,HPGLのフォーマットはすべてサポートされています.パターンはほとんどのCADシューズデザインソフトウェアから直接インポートできます.
Q: 視覚系は素材の利用をどのように改善するのでしょうか?
A: CCD カメラは,それぞれの皮やシートを自然に欠陥 (傷痕,穴,色差) を検知します. 巣を作るソフトウェアは,欠陥を回避し,レイアウトを最適化するためにパターンを置きます.活用率を15~25%向上させる.
Q:同時に複数の層を切り取れるの?
A: 精度のために単層切断が推奨されます.しかし,薄い合成材料 (2mm未満) は適切な刃の設定で2-3層の堆積で切ることができます.
Q: どんなメンテナンスが必要ですか?
A: 材料の種類に応じて,切断時間ごとに200〜500枚に刃を交換します.真空フィルターは毎週清掃が必要です. 機械の保守スケジュールを提供します.
Q: 操作者訓練は含まれていますか?
A: はい,私たちは2日間の現場での操作,パターン設定,基本メンテナンスのトレーニングを提供しています.継続的なサポートのために遠隔サポートが可能です.
