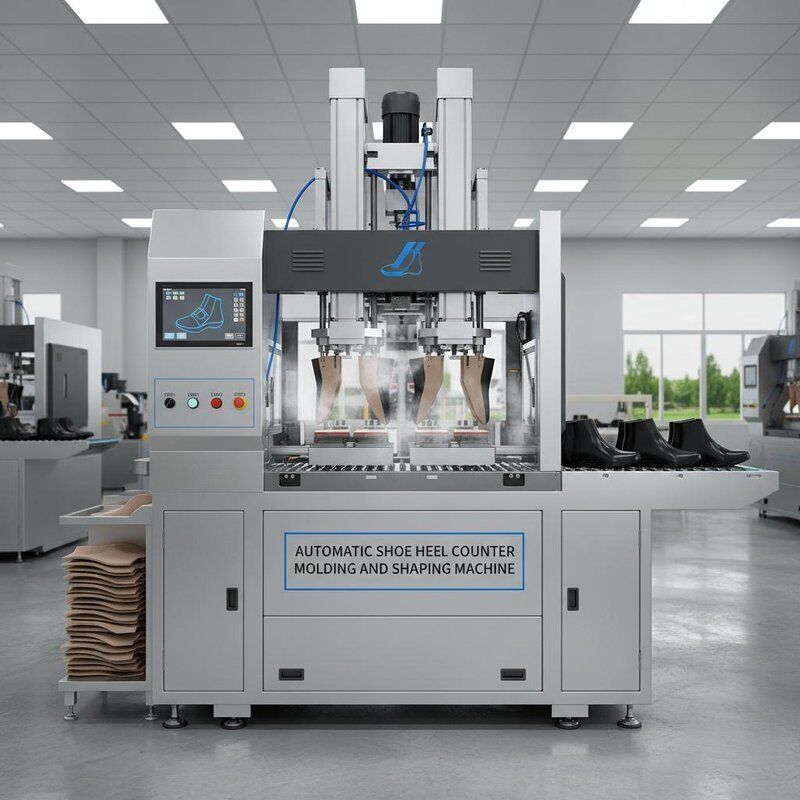

自動靴ヒールカウンター成形および整形機

の自動靴ヒールカウンター成形および整形機は、あらゆる種類の履物に使用される熱可塑性プラスチックおよびファイバーボードのヒールカウンターの製造専用に設計されています。ヒールカウンターは靴のかかと部分を構造的にサポートし、この機械により各カウンターが正確な形状仕様に合わせて一貫した品質で成形されることが保証されます。

この機械は、材料の加熱、プレス成形、冷却を 1 つの自動サイクルで組み合わせます。熱可塑性シート (TPU、ホットメルト、または含浸繊維板) を活性化温度 (材質に応じて 80 ～ 180 °C) に加熱し、雄型/雌型の間でプレスしてヒールカウンター形状を形成し、寸法安定性を高めるために圧力をかけて冷却します。パーツの読み込みから完成までのサイクル全体には 15 ～ 25 秒かかります。

デュアルステーション設計により、加熱と成形/冷却を同時に行うことができ、出力が2倍になります。金型温度制御システムは±2℃の精度を維持し、生産工程全体で一貫した結果を実現します。素早い金型交換機能により、1 台の機械で複数の靴モデルをサポートします。

• デュアルステーション設計: 加熱 + 成形/冷却を同時に行う
• 温度制御 加熱プラテン全体で ±2°C
• 1 個あたりのサイクル時間は 15 ～ 25 秒
• 成形圧力は最大40トンまで調整可能
• 複数の靴モデルに対応するクイックチェンジ金型システム
• 100レシピメモリで制御されるPLC
• 1年間の保証

スポーツシューズ、革ドレスシューズ、ワークブーツ、ハイキングブーツ、安全靴などのヒールカウンターの製造に使用されます。 TPUカウンターシート、ホットメルト接着シート、化学繊維板、含浸繊維板素材に対応します。
