自動PUインソール注型製造機

この自動PU内底の鋳造機械は,特に靴製造工場で広く使用されているポリウレタン製の靴内底と靴底の大量生産のために開発されています.低圧PU発泡技術の採用精密な材料の混合,自動鋳造,継続的な固化生産を実現し,生産効率と製品の一貫性を大幅に向上させることができます.

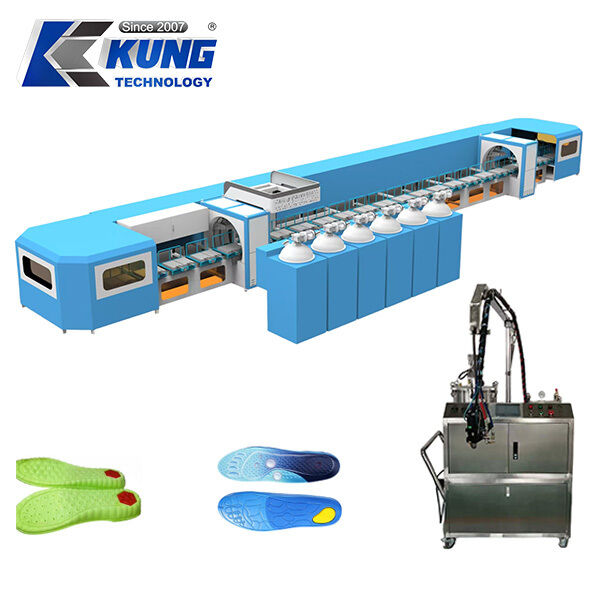

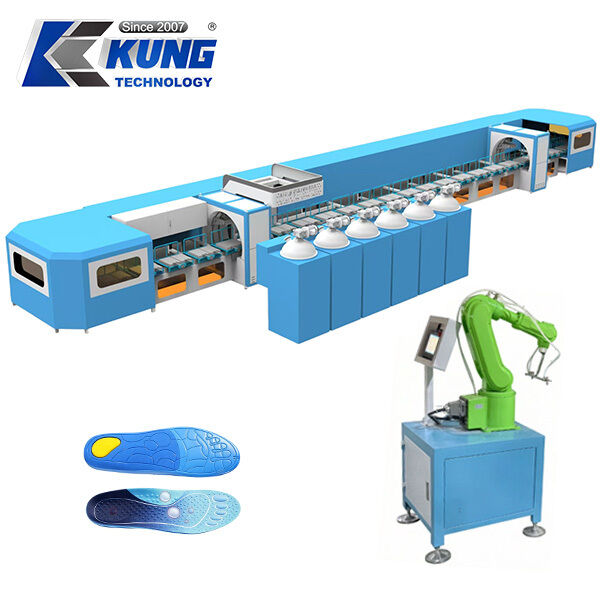

設備全体には,材料タンク,計量ポンプ注入ユニット,サーボ駆動システム,サポートオーブンの付いた25mの長さの組立ラインが含まれています.材料タンクは120L容量の304ステンレス鋼の内部タンクを採用25RPMで0.2KWの混ぜるモーターを装備し,ポリオールとアイソシアナート材料をうまく混合させ,原材料の固化を避ける.

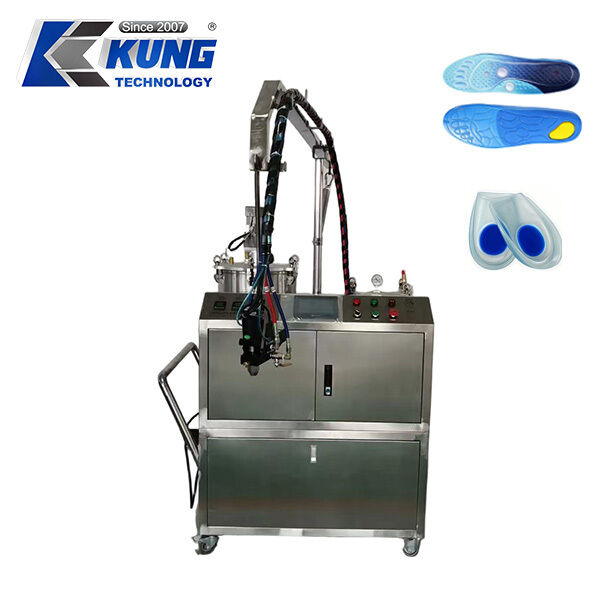

高精度計測ポンプは,このマシンのコアパーツです.その計測精度は1/1000に達し,A材料25CCとB材料15CCの流量です.注射流量は40−80G/Sです.注射圧は0から調整可能.1MPa−3.99MPa. 22°Cの作業条件下では500−2000 mPa·sの原材料粘度に対応し,二成分PU原材料の安定した比率を確保する.完成したインソールに均質な泡密度を得るため.

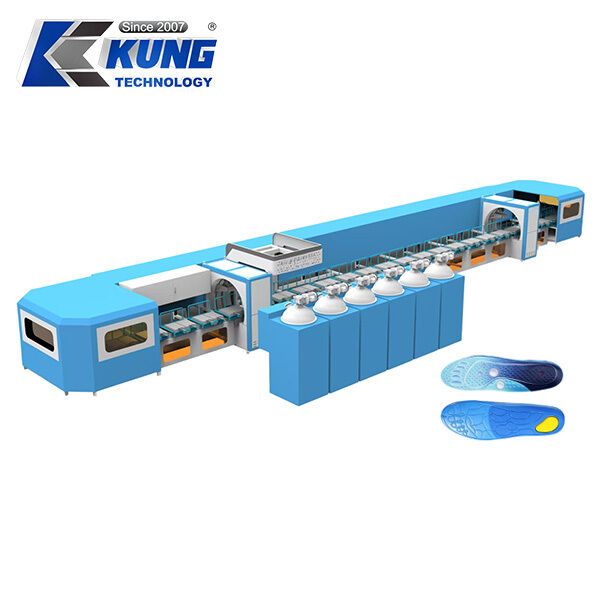

生産ラインは,安定した動作のために5.5KWデルタサーボモーターで駆動されています. 組み立てラインの全体的な寸法は25m2.3m1.6mです. 1000mm500mm6mmの48片のダブル層模具プレートで装備されています..対応オーブンは22m長で最大電力は70KWで,PU発泡のための恒温固化環境を提供します.オーブンの扇風機電力は0.37KWで,熱気循環も可能です.
すべての構造部品は高品質の国家標準鋼を採用している.チェーンとチェーン溝の厚さは4mmである.固体鉄の車輪は304ベアリングで組み込まれ,車輪レールの厚さは5mmである.支架は3の 4080チャネル鋼を使用します.5−4.0mmの厚さ,接続棒は2.0mmの厚さの4060平方管を使用します.全体フレームは長時間連続動作のための良い硬さ,変形防止性能を持っています.
定数稼働電圧は380V / 50HZである. メインマシンの電力は10KWである.この完全なPU鋳造ラインは,靴内底と底面のための大規模な連続生産をサポートする.靴メーカーが労働費を削減し 拒絶率を削減するのに役立ちます海外のお客様への技術指導と 販売後サービスをサポートします
