自動PU内板の鋳造生産

当社のPUインソール注型生産ラインは、ポリウレタン製靴インソールの大量生産に特化して設計された、完全自動連続製造ソリューションです。2007年以来、20年以上にわたる靴製造機械の研究、製造、輸出経験を持つKingKungは、世界の靴メーカー向けに信頼性の高い高効率機器の開発に専念しています。この統合生産ラインは、PU注型ステーション、長尺加熱硬化オーブン、回転型枠搬送システム、および中央電気制御キャビネットを1つの統一されたワークフローに統合しています。これにより、手作業による介入が大幅に削減され、製品の一貫性が安定し、靴工場は生産コストを管理しながら生産量を増やすことができます。このユニット全体は、スポーツシューズインソール、コンフォートカジュアルインソール、アンチファティーグワークシューズインソール、および様々な機能性PUフォームインソールの製造に広く応用されています。

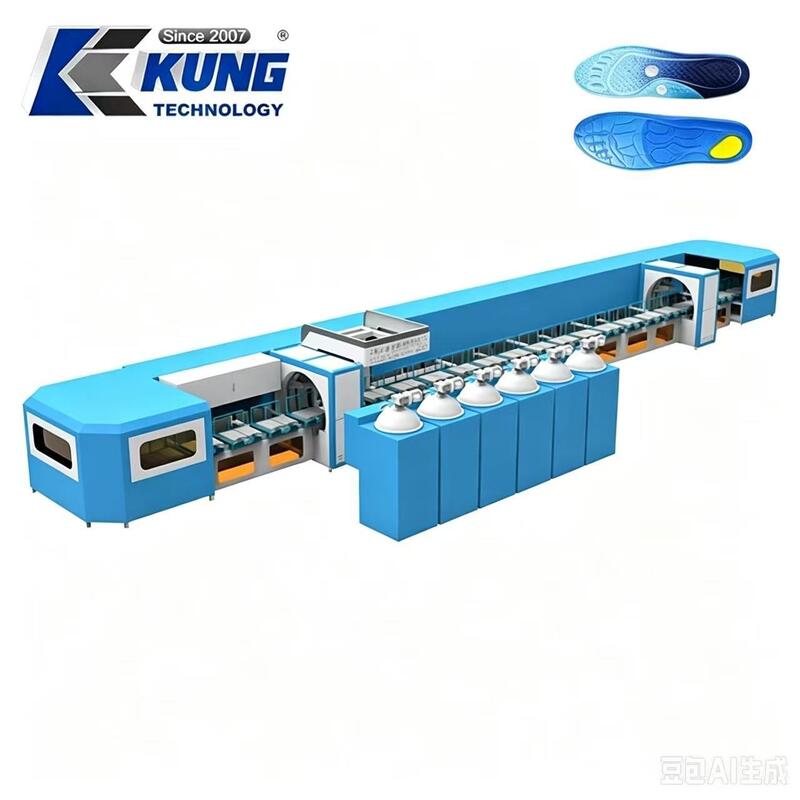

完全な組立ラインの全体寸法は25m * 2.3m * 1.6mです。22メートルの長さの加熱オーブンを備えており、各オーブンセクションの寸法は2000x1100x900mmです。オーブンの最大電力は70KWに達し、内蔵のオーブンファンモーターは0.37KWで動作します。先進的な熱風循環設計により、オーブンチャンバー全体に均一に熱が分散されます。均一な温度環境は、PUの発泡および硬化プロセスにとって非常に重要です。これにより、部分的な発泡、表面の気泡、硬さの不均一性、製品の変形などの一般的な欠陥を効果的に防ぐことができます。長時間の連続稼働でも、オーブンは安定した熱性能を維持し、大量の不良インソールを引き起こす可能性のある温度変動を回避します。


電力およびモーション制御には、この生産ラインは有名なデルタサーボドライブシステムを採用しており、ドライブモーターの出力は5.5KWです。高精度PLCおよび直感的なタッチスクリーンヒューマンマシンインターフェースと連携して、オペレーターは画面上でコンベアの走行速度、オーブンゾーンの温度、タイミングパラメータ、および生産ロジックを便利に調整できます。日常の操作に複雑な専門知識は必要ありません。搬送システムには、48セットの二層型枠が装備されています。各型枠の寸法は1000mmx500mmx6mmです。二層構造設計により、スペースの利用率と日々の生産能力が大幅に向上します。異なる金型インサートを交換するだけで、メーカーは多様なサイズ、厚さ、パターン、機能スタイルのPUインソールを製造でき、さまざまな市場の需要を満たすことができます。


重負荷連続工場稼働のために、機械的な耐久性と耐摩耗性能が十分に考慮されています。チェーンとチェーン溝には、標準の厚さ4mmのチェーンと厚さ4mmのチェーンガイドが採用されています。走行ホイールは、304ステンレス鋼ベアリングを埋め込んだソリッドアイアンホイールであり、ホイールトラックの厚さは5mmです。これらのヘビーデューティ構成により、摩擦損失が減少し、騒音が低減され、繰り返しサイクリック運動下での耐用年数が延長されます。全体の支持フレームワークは、厚さ3.5mmから4.0mmの材料を使用した国家標準の40x80チャンネル鋼で構築されています。コネクティングロッドには、壁厚2.0mmの国家標準40x60角管が使用されています。堅牢な鋼溶接構造は、長期間の全負荷作業条件下での曲げや変形に耐え、顧客のスペアパーツ交換頻度を削減し、後期のメンテナンス費用を低減するのに役立ちます。


標準定格作業条件は380V / 50HZです。さまざまな国や地域の電源標準に合わせるために、カスタマイズされた電圧および周波数オプションが利用可能です。CE認証をサポートしており、海外の靴工場向けの輸出コンプライアンス要件を満たします。


製造ワークフロー全体は、PU原材料の供給、自動計量・注型、高温発泡、熱硬化、完成インソールの排出をカバーしています。すべてのコア手順は、このワンストップ生産ラインで完了します。半自動装置と比較して、この連続タイプラインは日々の生産量を大幅に向上させ、労働入力を削減し、不良率を低レベルに保ちます。中規模および大規模の靴インソール製造工場にとって理想的なアップグレードの選択肢です。


KingKungは、この生産ラインに対して包括的なプレセールスおよびアフターセールス技術サポートを提供しています。当社のエンジニアリングチームは、レイアウト図の提案、設置ガイダンス、オンサイトまたはリモートの操作トレーニング、および長期的な技術コンサルティングを提供できます。非標準カスタマイズも可能です。工場のワークショップスペースと生産目標に応じて、オーブンの長さ、型枠の数量、ラインの総延長、レイアウトを調整できます。詳細な見積もり、機械の稼働テストビデオ、技術パラメータシート、およびさらなるビジネスコミュニケーションについては、お気軽にお問い合わせください。
